特性 | 优势和应用 |
|---|---|
|
|
|
|
|
|

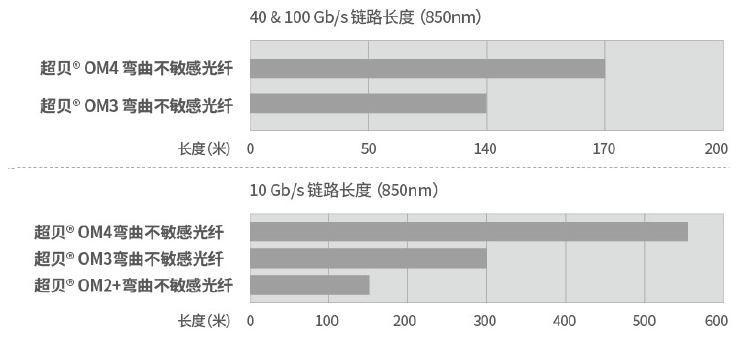

系统链路长度
规格参数
特性 | 条件 | 数据 | 单位 |
|---|---|---|---|
几何特性 | |||
芯直径 | -- | 50±2.5 | [μm] |
芯不圆度 | -- | ≤5.0 | [%] |
包层直径 | -- | 125.0±1.0 | [μm] |
包层不圆度 | -- | ≤0.6 | [%] |
涂层直径 | -- | 245±7 | [μm] |
涂层/包层同心度 | -- | ≤10.0 | [μm] |
涂层不圆度 | -- | ≤6.0 | [%] |
芯层/包层同心度 | -- | ≤1.0 | [μm] |
光纤长度 | -- | 最长到8.8 | [km/盘] |
光学特性 | |||
衰减 | 850nm | ≤2.4 | [dB/km] |
1300nm | ≤0.6 | [dB/km] | |
-- | -- | 超贝® OM2+/ OM3/OM4弯曲不敏感 | -- |
满注入带宽 | 850nm | ≥700/≥1500/≥3500 | [MHz·km] |
1300nm | ≥500/≥500/≥500 | [MHz·km] | |
有效模式带宽 | 850nm | ≥950/≥2000/≥4700 | [MHz·km] |
链路长度 | -- | -- | -- |
40GBASE-SR4 / 100GBASE-SR101 | 850nm | -/140/170 | [m] |
10GBASE-SR | 850nm | 150/300/550 | [m] |
1000BASE-SR | 850nm | 750/1000/1100 | [m] |
差分模时延DMD | 满足或优于IEC 60793-2-10规范 | -- | -- |
数值孔径 | -- | 0.200±0.015 | -- |
群折射率 | 850nm | 1.482 | -- |
1300nm | 1.477 | -- | |
零色散波长 | -- | 1295-1340 | [nm] |
零色散斜率 | 1295nm≤λ0≤1310nm | ≤0.105 | [ps/(nm2·km)] |
1310nm≤λ0≤1340nm | ≤0.000375(1590-λ0) | [ps/(nm2·km)] | |
宏弯损耗2 | -- | -- | -- |
2圈，半径15mm | 850nm | ≤0.1 | [dB] |
1300nm | ≤0.3 | [dB] | |
2圈，半径7.5mm | 850nm | ≤0.2 | [dB] |
1300nm | ≤0.5 | [dB] | |
背向散射特性1300nm | |||
台阶（双向测量的平均值） | -- | ≤0.10 | [dB] |
长度方向的不规律性和点不连续性 | -- | ≤0.10 | [dB] |
衰减不均匀性 | -- | ≤0.08 | [dB/km] |
环境特性 850nm和1300nm | |||
温度附加衰减 | -60℃ 到85℃ | ≤0.10 | [dB/km] |
温度-湿度循环附加衰减 | -10℃ 到85℃，4%到98% 相对湿度 | ≤0.10 | [dB/km] |
浸水附加衰减 | 23℃, 30 天 | ≤0.10 | [dB/km] |
干热附加衰减 | 85℃，30天 | ≤0.10 | [dB/km] |
湿热附加衰减 | 85℃和85%相对湿度，30天 | ≤0.10 | [dB/km] |
机械特性 | |||
筛选张力 | -- | ≥9.0 | [N] |
-- | ≥1.0 | [%] | |
-- | ≥100 | [kpsi] | |
涂层剥离力 | 典型平均剥离力 | 1.5 | [N] |
峰值力 | ≥1.3，≤8.9 | [N] | |
动态疲劳参数（nd, 典型值） | -- | 20 | -- |
备注： 1、光缆在850 nm的最大衰减为3.0 dB/km、熔接/连接器的最大总损耗为1.0 dB以及VCSEL的最大均方根谱宽≤ 0.45 nm情况下的支持距离。
2、宏弯损耗测试的注入条件需满足IEC 61280-4-1标准。
